产品概述

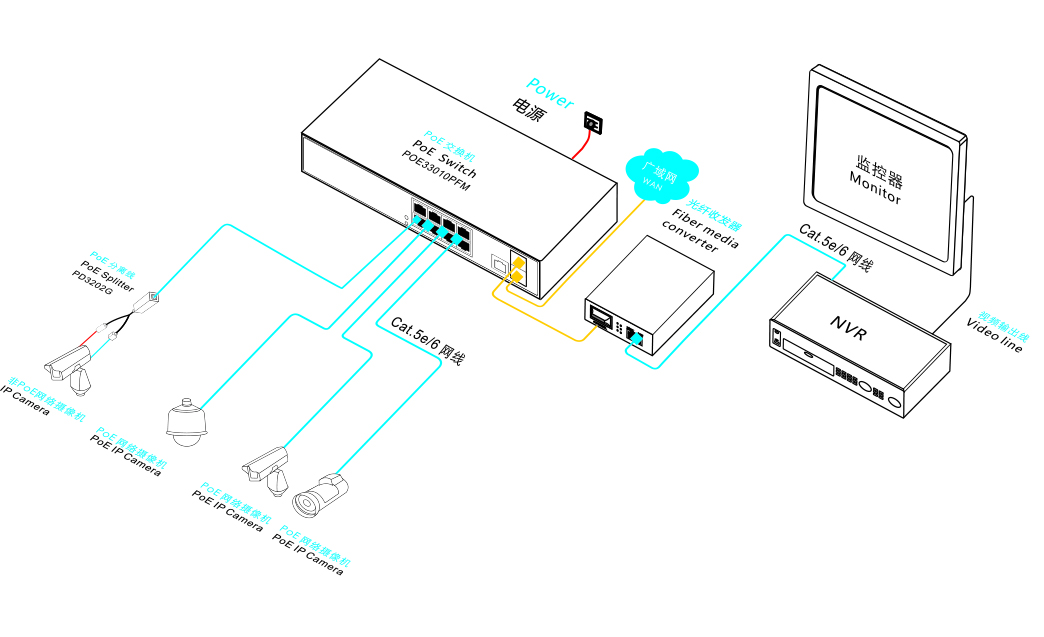

GH-POE33010PFM系列是国昊通信自主研发的全千兆二层网管PoE光纤交换机，支持8个10/100/1000Base-T自适应RJ45口+2个100/1000Base-X SFP光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为130W（at-250W）。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、楼宇可视门禁对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、园区，商超，景区、厂区宿舍及SMB中小型企业组建经济高效的网络。
GH-POE33010PFM具备L2+网管功能，支持IPV4管理及静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要传输的不间断通讯。根据实际应用需要，通过Web,CLI,SNMP,Telnet等网管方式，进行PoE供电管理，端口流量控制，VLAN划分，QoS等功能多种应用业务配置。
产品特点
全千兆接入，千兆光口上行
◇全系列支持“千兆以太网口+千兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 8个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达130W，单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
◇ 支持POE网管功能，可以通过网管配置，实现PoE各端口功率分配，优先级设定，端口功率状态查看，时间调度等。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，支持协议VLAN,用户可以按需求灵活划分VLAN
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持环网STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持端口+MAC绑定，IP+MAC+端口绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 采用国昊通信自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇支持CPU监控、内存监控、Ping检测、线缆检测。

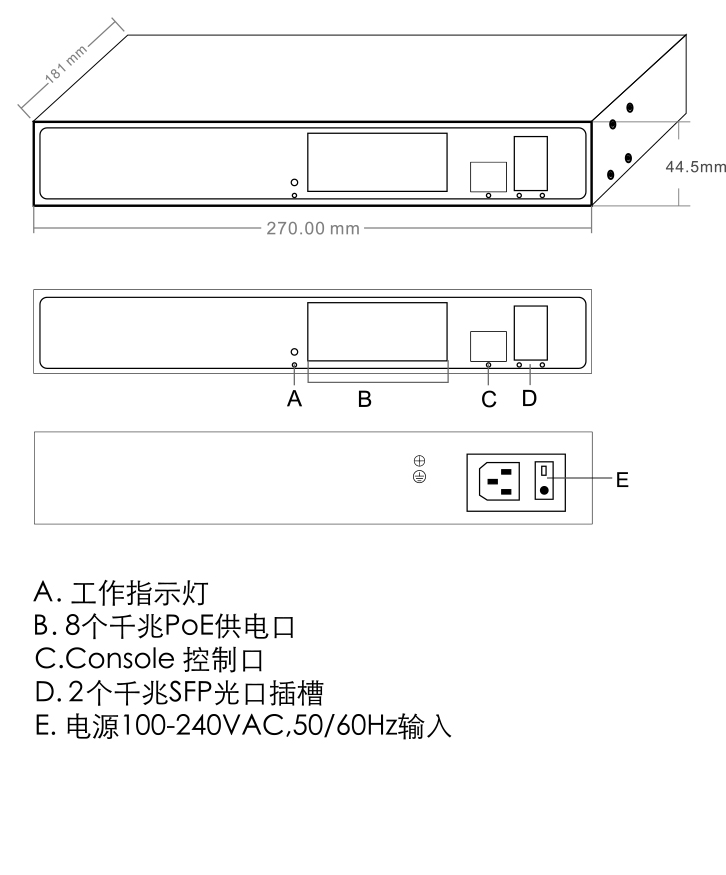

产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
10口全千兆网管POE交换机 |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
RJ45-DB9适配转换线 |
1 |
根 |
|
|
五金安装套件(挂耳） |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
设备名称 |
设备信息 |
|
GH-POE33010PFM |
L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP上联光口插槽，以太网POE光纤交换机，其中1-8口支持IEEE 802.3af/at PoE国际标准，内置130W电源，支持1U/19寸机柜安装。 |
|
GH-POE33010PFM-at |
L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP上联光口插槽，以太网POE光纤交换机，其中1-8口支持IEEE 802.3af/at PoE国际标准，内置250W电源，支持1U/19寸机柜安装。 |
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
GH-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
GH-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
GH-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
型号 |
GH-POE33010PFM |
GH-POE33010PFM-at |
|
端口特征 |
||
|
固定端口 |
8个10/100/1000Base-T POE口（Data/Power） 2个100/1000Base-X SFP上联光口插槽(Data) 1个Console RS232控制口(115200,N,8,1) |
|
|
网口特性 |
1-8口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应 |
|
|
双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
|
光缆 |
多模——工作波长：850nm ，传输距离：0～500M； 单模——工作波长：1310nm，传输距离：0～40KM； 工作波长：1550nm，传输距离：0～120KM 。 |
|
|
交换芯片参数 |
||
|
网管类型 |
L2+ |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
|
转发模式 |
存储转发（全线速） |
|
|
背板带宽 |
128Gbps （无阻塞） |
|
|
包转发率@64byte |
14.88Mpps |
|
|
MAC地址表 |
8K |
|
|
包转发缓存 |
4.1M |
|
|
巨型帧 |
10K |
|
|
LED指示灯 |
电源指示灯：PWR(绿色)；系统指示灯：SYS(绿色)；网络指示灯：Link(黄色)，光口： L/A(绿色)；POE工作指示灯：PoE(绿色)； |
|
|
一键还原开关 |
有 |
|
|
PoE与电源特征 |
||
|
PoE端口 |
1-8端口支持IEEE802.3af/at标准POE供电 |
|
|
PoE管理 |
支持PoE电源总功率限制配置 支持每端口PoE输出功率分配，PoE开/关，af/at功率分配 支持每端口PoE输出优先级配置 支持每端口PoE工作状态显示 支持电源延迟启动 支持PoE 工作与时间调度 |
|
|
供电引脚 |
默认，仅支持1/2(+)，3/6(-),4芯供电 |
|
|
最高单口PoE功率 |
30W，标准IEEE802.3af/at |
|
|
总功率/输入电压 |
130W 交流（AC100-240V） |
250W 交流（AC100-240V） |
|
整机功耗 |
待机功耗：＜8W；满载功耗：＜120W |
待机功耗：＜10W；满载功耗：＜240W |
|
配套电源 |
内置开关电源，AC：100～240V 50-60Hz 2.3A |
内置开关电源，AC：100～240V 50-60Hz 4.1A |
|
物理规格参数 |
||
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
|
|
存储温度/湿度 |
-40～+80°C；5%～95% RH无凝结 |
|
|
外观尺寸（L*W*H） |
270*181*44.5mm |
|
|
净重/毛重 |
＜1.7kg / ＜2.2kg |
|
|
安装方式 |
桌面、壁挂式、1U/19寸机柜安装 |
|
|
产品认证与质保 |
||
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP30 |
|
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
|
质保期 |
交换机3年，终身维护 |
|
|
网管业务特性 |
||
|
端口 |
支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps 支持端口实时流量管理（Flow Interval) |
|
|
三层功能 |
支持L2+网管功能， 支持IPV4静态路由/默认路由，最大条目128个 支持ARP协议，最大条目1024个 |
|
|
VLAN |
支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持Access、Trunk、Hybrid三种类型端口配置 |
|
|
端口汇聚 |
支持LACP动态聚合 支持静态聚合 支持最大5个聚合组，每个聚合组最大支持8个端口 |
|
|
生成树 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） |
|
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持组播VLAN |
|
|
镜像 |
支持基本端口的双向流量镜像 |
|
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
|
ACL |
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
|
安全特性 |
支持用户分级管理和口令保护 支持基于端口的IEEE802.1X认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持SSL，保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Snooping |
|
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆状态检查 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持国昊通信的GH NMS平台化集群式管理（LLDP+SNMP） |
|
|
系统要求 |
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆; |
|
