产品概述
GH-POE33020PFM系列是国昊通信自主研发的全千兆二层网管PoE光纤交换机，支持16个10/100/1000Base-T自适应RJ45口+4个100/1000Base-X SFP光口插槽。其中1-16端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为250W（at-400W）。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、楼宇可视门禁对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、园区，商超，景区、厂区宿舍及SMB中小型企业组建经济高效的网络。
GH-POE33020PFM具备L2+网管功能，支持IPV4管理及静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要传输的不间断通讯。根据实际应用需要，通过Web,CLI,SNMP,Telnet等网管方式，进行PoE供电管理，端口流量控制，VLAN划分，QoS等功能多种应用业务配置。
产品特点
全千兆接入，千兆光口上行
◇全系列支持“千兆以太网口+千兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 16个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达250W，单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
◇ 支持POE网管功能，可以通过网管配置，实现PoE各端口功率分配，优先级设定，端口功率状态查看，时间调度等。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，支持协议VLAN,用户可以按需求灵活划分VLAN
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持环网STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持端口+MAC绑定，IP+MAC+端口绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 采用国昊通信自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇支持CPU监控、内存监控、Ping检测、线缆长度检测。

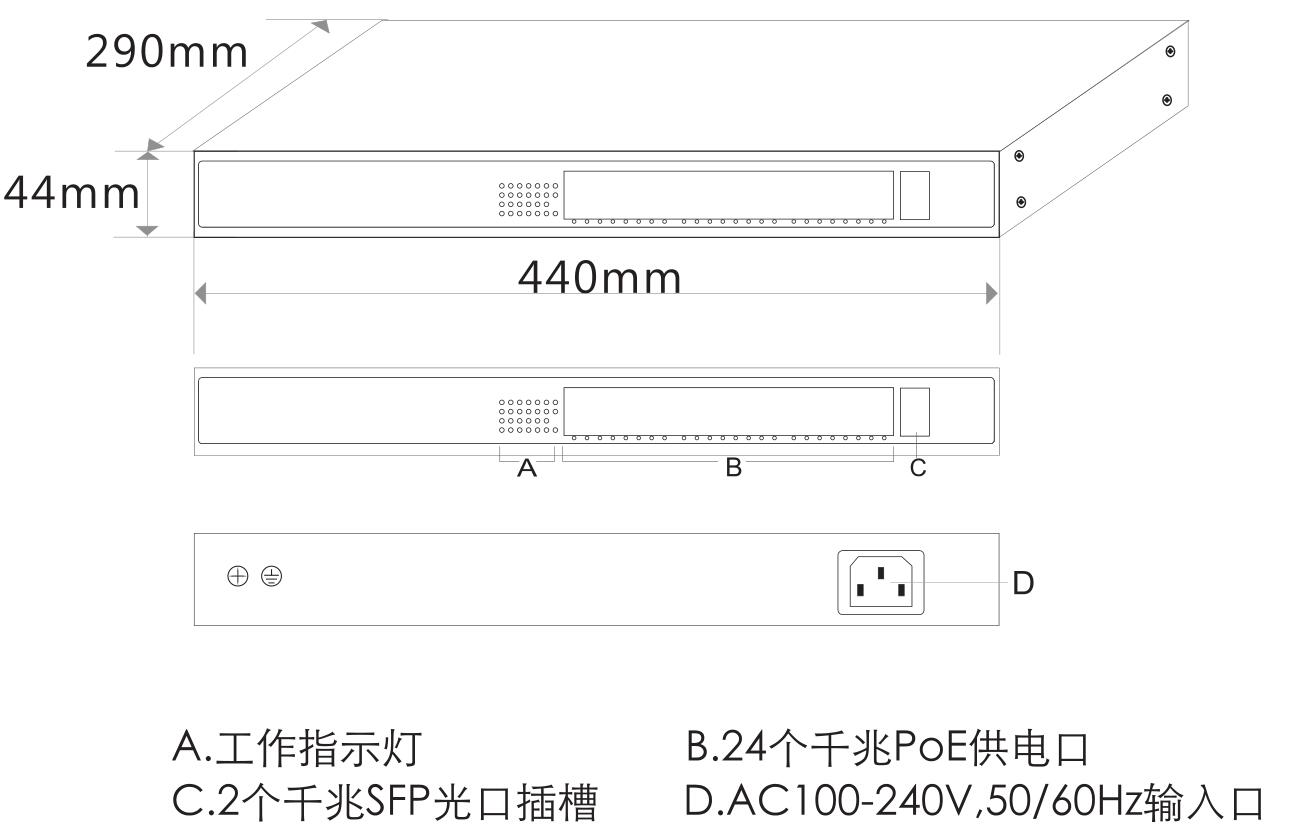

产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
20口全千兆网管POE交换机 |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
RJ45-DB9适配转换线 |
1 |
根 |
|
|
五金安装套件(挂耳） |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
设备名称 |
设备信息 |
配套电源功率 |
|
GH-POE33020PFM |
L2+网管型16个10/100/1000M RJ45端口+ 4个100/1000M SFP上联光口插槽，以太网POE光纤交换机，其中1-24口支持IEEE 802.3af/at PoE国际标准，支持1U/19寸机柜安装。 |
250W |
|
GH-POE33020PFM-at |
400W |
|
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息。 |
||
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
GH-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
GH-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
GH-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
设备名称 |
设备信息 |
|
GH-POE33148PFM |
L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽，POE光纤交换机，其中1-8口支持IEEE 802.3af/at PoE国际标准，内置130W电源，支持1U/19寸机柜安装。 |
|
GH-POE33010PFM |
L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽，POE光纤交换机，其中1-8口支持IEEE 802.3af/at PoE国际标准，内置130W电源，支持1U/19寸机柜安装。 |
|
GH-POE33026PFM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽(含2个复用口)，POE光纤交换机，其中1-24口支持IEEE 802.3af/at PoE国际标准，内置400W电源，支持1U/19寸机柜安装。 |
|
GH-POE33028PFM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽，POE光纤交换机，其中1-24口支持IEEE 802.3af/at PoE国际标准，内置400W电源，支持1U/19寸机柜安装。 |
|
GH-POE36036PFM |
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+光口插槽，POE光纤交换机，其中1-24口支持IEEE 802.3af/at PoE国际标准，内置400W电源，支持1U/19寸机柜安装。 |
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
GH-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
GH-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
GH-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
型号 |
GH-POE33024PF |
GH-POE33024PF-at |
|
固定端口 |
24个10/100/1000Base-T POE口（Data/Power） 2个1000Base-X SFP光口插槽 (Data) |
|
|
POE端口 |
1-24端口支持IEEE802.3af/at标准POE供电 |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
|
供电标准 |
符合IEEE802.3af/at国际标准 |
|
|
网口特性 |
1-24口10/100/1000Base-T自动侦测，全/半双工MDI/MDI-X自适应 |
|
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
|
转发模式 |
存储转发（全线速） |
|
|
背板带宽 |
52Gbps(无阻塞） |
|
|
包转发率@64byte |
38.69Mpps |
|
|
MAC地址表 |
8K |
|
|
包转发缓存 |
4M |
|
|
巨型帧 |
9.6K |
|
|
双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|
|
光缆 |
多模 ：850nm 0～550M ， 单模 ：1310nm 0～40KM ， 1550nm 0～120KM 。 |
|
|
供电引脚 |
默认仅支持1/2(+)，3/6(-),4芯供电 |
|
|
最高单口/平均功率 |
30W/15W |
30W/30W |
|
总功率/输入电压 |
400W （AC100-240V） |
600W （AC100-240V） |
|
整机功耗 |
待机功耗：＜25W；满载功耗：＜380W |
待机功耗：＜26W；满载功耗：＜600W |
|
LED指示灯 |
电源指示灯 ：PWR（绿色）；网络指示灯 ：1-24/G1-2（绿色）；PoE指示灯：PoE(绿色） |
|
|
配套电源 |
内置开关电源 AC：100～240V 50-60Hz 5.0A |
内置开关电源 AC：100～240V 50-60Hz 6.6A |
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
|
|
存储温度/湿度 |
-40～+75°C；5%～95% RH无凝结 |
|
|
外观尺寸（L*W*H） |
440*225*44mm |
440*290*44.5mm |
|
净重/毛重 |
＜3.5kg / ＜4.0kg |
＜4.0kg / ＜4.8kg |
|
安装方式 |
桌面式、壁挂式、1U/19寸机柜安装 |
|
|
防雷/防护等级 |
端口防雷：4KV 8/20us；防护等级：IP30 |
|
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
|
质保期 |
交换机3年，终身维护 |
|
