产品概述

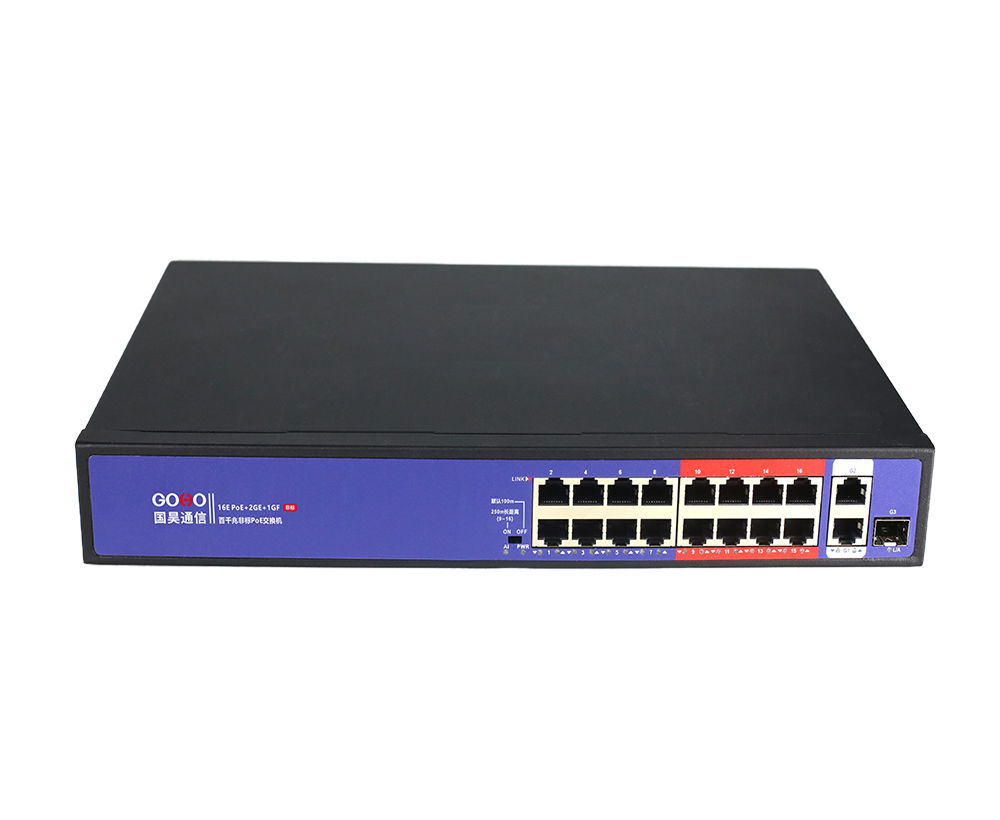

GH-2016PFS系列是ONV自主研发的非标PoE交换机，具备16个百兆电口+2个千兆上联电口+1个千兆上联SFP光口插槽，其中1-16口支持24V非标PoE供电，单端口PoE功率达24W。作为非标PoE供电设备，必须接入对应的非标用电设备（如无线网桥、楼宇可视门禁对讲等），或者配套对应的非标分离线进行转换，进而实现网线POE供电。可通过网线对各种适配终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
百兆接入，千兆光电上行
◇ 支持“以太网口+千兆光电上联口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 16个10/100Base-TX
RJ45端口支持24V POE供电，满足安防监控、无线覆盖等场景的供电需求，单端口最大PoE输出功率为24W。
◇ 可通过交换机直连非标用电设备或者交换机+非标分离线两种方式，快速实现POE网线供电功能。
操作简单
◇ 即插即用，无需配置，简单方便。
◇ 长距离模式（E）：开关拨到“ON”档（默认“OFF”），9-16端口速率降为10M，使用现有的双绞线，就可以突破双绞线百米传输的限制，传输距离最远可以达到250米；另一方面，可以解决因线路老化而导致的传输不畅问题。
◇ 用户可通过电源指示灯(Power)、端口状态指示灯轻松了解设备工作状态。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
19口千兆上联非标POE供电交换机 |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
标配电源 |
|
GH-2016PFS |
非网管16个10/100M RJ45端口+ 2个10/100/1000M 上联RJ45端口+ 1个1000M 上联SFP光口插槽，非标PoE交换机，1-16口支持24V 非标PoE+，调整功能开关，可实现9-16口10M/250米长距离传输，内置电源。 |
24V/180W |
|
GH-2024PFS |
非网管24个10/100M RJ45端口+ 2个10/100/1000M 上联RJ45端口+ 1个1000M 上联SFP光口插槽，非标PoE交换机，1-16口支持24V 非标PoE+，调整功能开关，可实现17-24口10M/250米长距离传输，内置电源。 |
24V/280W |
|
型号 |
GH-2016PFS |
GH-2024PFS |
|
端口特征 |
||
|
固定端口 |
16个10/100Base-TX POE口（Data/Power） 2个10/100/1000Base-T 上联RJ45口 (Data) 1个1000Base-X 上联SFP光口插槽(Data) |
24个10/100Base-TX POE口（Data/Power） 2个10/100/1000Base-T 上联RJ45口 (Data) 1个1000Base-X 上联SFP光口插槽(Data) |
|
网口特性 |
1-16/1-24口10/100Base-T（X），17-18/25-26口100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应 |
|
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤250 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC/SC） |
|
|
光缆 |
多模 ：850nm 0～550M ， 单模 ：1310nm 0～40KM ， 1550nm 0～120KM |
|
|
功能开关 |
E 档：长距离传输功能；默认：——“OFF”,使能：——“ON” |
|
|
开启后，9-16口支持10M/250米长距离 |
开启后，17-24口支持10M/250米长距离 |
|
|
交换芯片参数 |
||
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
|
转发模式 |
存储转发（全线速） |
|
|
背板带宽 |
9.2Gbps （无阻塞） |
10.8Gbps （无阻塞） |
|
包转发率@64byte |
6.84Mpps |
8.04Mpps |
|
MAC地址表 |
2K |
|
|
包转发缓存 |
2.75Mbits |
|
|
巨型帧 |
9.2Kbytes |
|
|
LED指示灯 |
电源指示灯：PWR（绿色）；网络指示灯：Link（绿色）；POE工作指示灯：PoE（红色）；功能开关指示灯：EXTEND（绿色） |
|
|
PoE与电源特征 |
||
|
PoE端口 |
1-16端口支持24V PoE+供电 |
1-24端口支持24V PoE+供电 |
|
供电引脚 |
默认4/5(+)，7/8(-)4芯供电 |
|
|
最高单口PoE功率 |
24W，非标PoE+ |
|
|
总功率/输入电压 |
180W （AC100-240V） |
280W （AC100-240V） |
|
整机功耗 |
待机功耗：＜5W；满载功耗：＜180W |
待机功耗：＜8W；满载功耗：＜250W |
|
配套电源 |
内置开关电源 AC：100～240V 50-60Hz 2.2A |
内置开关电源 AC：100～240V 50-60Hz 4.1A |
|
物理规格参数 |
||
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
|
|
存储温度/湿度 |
-40～+80°C；5%～95% RH无凝结 |
|
|
外观尺寸（L*W*H） |
350*215*44mm |
|
|
净重/毛重 |
＜2.3kg / ＜2.8kg |
＜2.5kg / ＜3.0kg |
|
安装方式 |
桌面、机架式安装 |
|
|
产品认证与质保 |
||
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
|
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN62368-1； |
|
|
质保期 |
交换机1年，终身维护 |
|
