产品概述

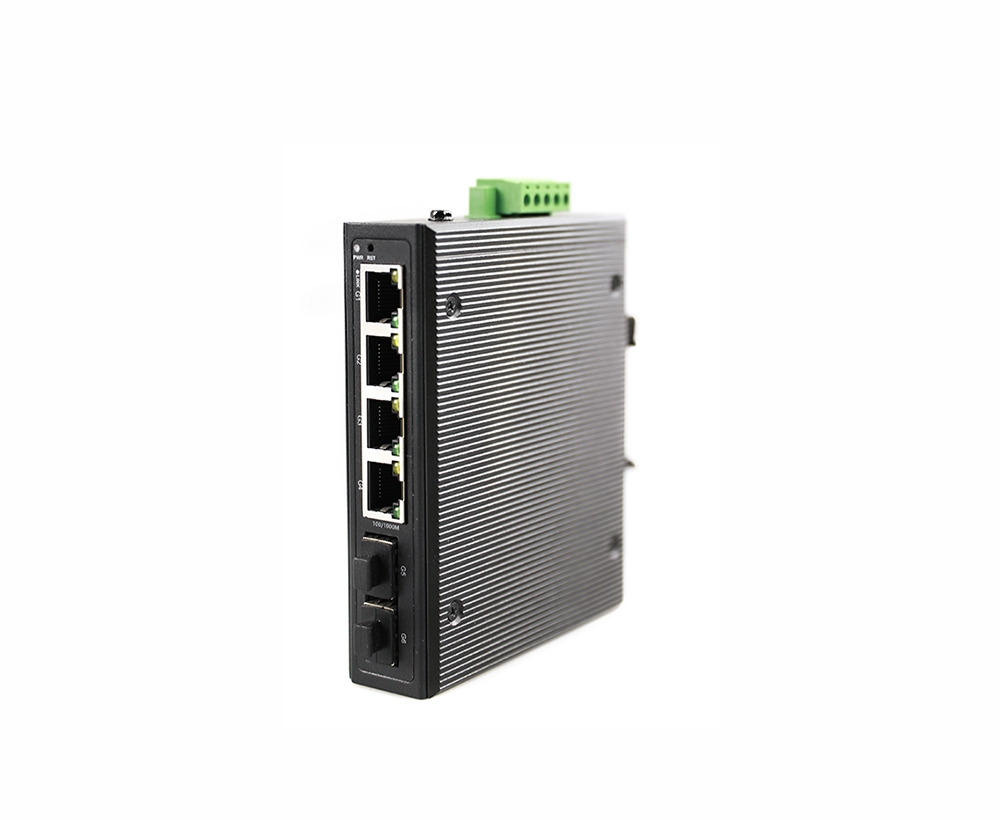

GH-IPS53064FM系列是国昊通信自主研发的全千兆e网管工业交换机，支持4个10/100/1000Base-T自适应RJ45端口+2个1000Base-X SFP光口插槽。所有端口支持线速转发。
GH-IPS53064FM支持WEB管理，同时支持国昊通信-NMS管理平台和云管APP管理，可实现安防网络拓扑管理、链路聚合、端口管理、端口镜像和远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。GH-IPS53064FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
▲ 千兆接入，光口上行
◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
▲ 极致优化，极简应用
◇ 依据行业应用需求，国昊通信摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。
◇ 支持本地平台、云平台+移动APP运维管理。
◇ 可视化网络拓扑管理、VLAN划分、QoS、链路聚合、环路保护、端口镜像、端口控制与带宽管理。
◇ 支持远程升级，远程重启，恢复出厂设置。
◇ 支持实时故障告警，故障定位,自动派单。
▲ 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）轻松了解设备工作状态。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
6口全千兆e网管工业交换机 |
1 |
台 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
建议电源功率 |
|
GH-IPS53064FM |
e网管4个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽，工业交换机，支持Web管理，支持云平台与手机APP集中运维，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。 |
12W/24W |
|
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。 |
||
选配信息
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
GH-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
GH-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-G |
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-G |
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
GH-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
GH2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业12W导轨电源 |
GWS-DP12-12 |
导轨型 12W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.5A 额定输出电压：DC 12V 1.0A 工作温度：-40℃—+70℃ |
只 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.65A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
相关产品信息
|
设备名称 |
设备信息 |
|
GH-IPS53054FM |
e网管4个10/100/1000M RJ45端口+ 1个1000M SFP光口插槽，工业交换机，支持Web管理，支持云平台与手机APP集中运维，支持双DC冗余电源输入，导轨式安装。 |
|
GH-IPS53064FGM |
e网管5个10/100/1000M RJ45端口+ 1个1000M SFP光口插槽，工业交换机，支持Web管理，支持云平台与手机APP集中运维，支持双DC冗余电源输入，导轨式安装。 |
|
GH-IPS53008FM |
e网管型8个10/100/1000M RJ45端口，工业交换机，支持Web管理，支持云平台与手机APP集中运维，支持双DC冗余电源输入，导轨式安装。 |
|
GH-IPS53108FM |
e网管型8个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽，工业交换机，支持Web管理，支持云平台与手机APP集中运维，支持双DC冗余电源输入，导轨式安装。 |
|
型号 |
GH- IPS53064FM |
|
端口特征 |
|
|
固定端口 |
4个10/100/1000Base-T RJ45端口（Data） 2个1000Base-X SFP上联光口插槽 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子） |
|
网口特性 |
1-4口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长：1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网管类型 |
L2 |
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
12Gbps （无阻塞） |
|
包转发率@64byte |
8.93Mpps |
|
MAC地址表 |
2K |
|
包转发缓存 |
2M |
|
巨型帧 |
9.2K |
|
LED指示灯 |
电源/系统指示灯：SYS(绿色)； 网络指示灯：Link（黄色）；光口指示灯：L/A（绿色） |
|
复位开关 |
长按6秒后松开，恢复出厂默认设置 短按2次（间隔1秒），切换为非管理状态 |
|
电源特征 |
|
|
总功率/输入电压 |
5W/12-57VDC |
|
整机功耗 |
待机功耗：＜4W；满载功耗：＜6W |
|
输入电压与接口 |
12-57VDC宽电压；5Pin工业凤凰端子，支持防反接保护 |
|
配套电源 |
无，可选购工业电源12V/12W或24V/24W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
119*100*30mm |
|
净重/毛重 |
＜0.35kg / ＜0.5kg |
|
安装方式 |

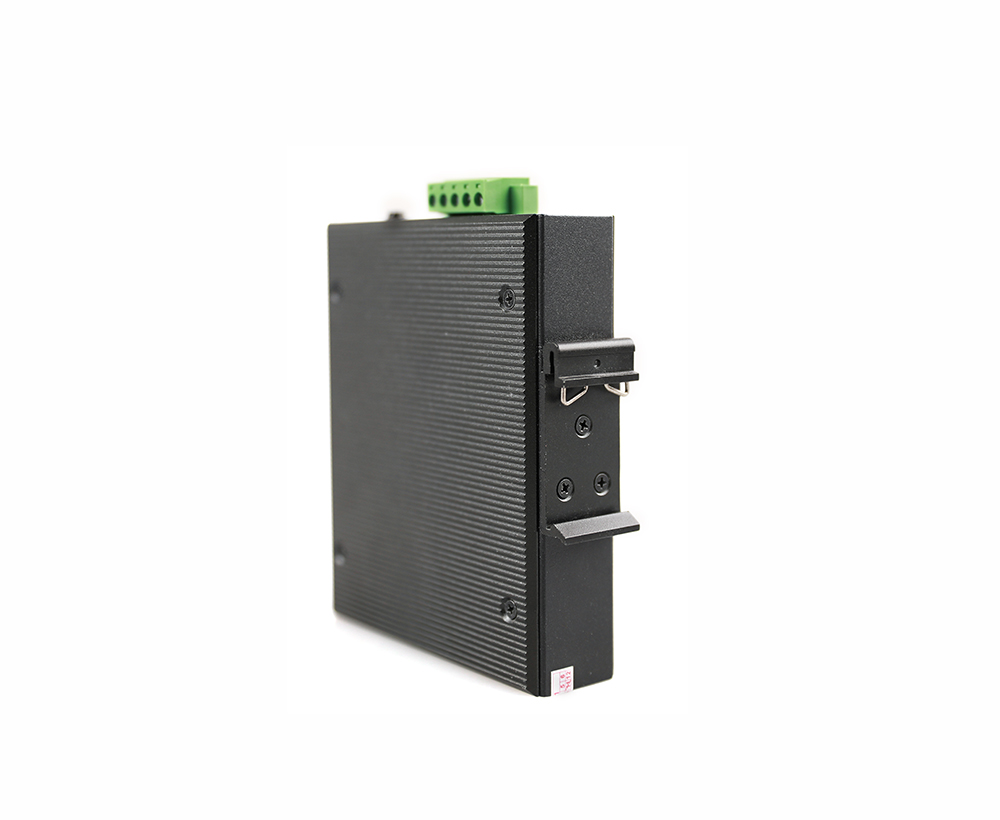

桌面式、35mm DIN导轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准） |
|
机械特性 |
IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） |
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
质保期 |
交换机5年，终身维护 |
|
软件功能 |
|
|
端口管理 |
支持端口状态显示 支持端口流量统计 支持端口双工/协商速率配置 支持IEEE802.3x流控配置（全双工） 支持EEE节能及绿色以太网功能 |
|
VLAN |
支持基于端口的IEEE802.1Q VLAN配置（4K个）, |
|
端口汇聚 |
支持静态聚合 |
|
环路保护 |
支持环路保护功能 |
|
组播 |
支持IGMP Snooping v1/v2、最多支持256个组播组 |
|
镜像 |
支持基本端口流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持优先级标记Mark/Remark |
|
安全特性 |
支持广播风暴抑制 支持端口限速 支持端口隔离 |
|
DHCP |
支持DHCP Snooping |
|
管理与维护 |
支持WEB网管（支持HTTPS） 支持一键还原 支持线缆状态检查 支持国昊通信的GH-NMS平台管理（本地平台/云平台） 支持手机APP移动端运维管理 |
|
系统要求 |
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本， 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆; |
